- 產品型號：629963
- 頻率：190-1250KHZ
- 尺寸：7.0x9.0mm詳情請瀏覽PDF
- 產品介紹：陶瓷諧振器,陶瓷晶振,CRB1.0M晶振,千赫茲壓電陶瓷諧振器片狀型產品,一般電子產品用標準頻率公差型,利用本公司獨創的封裝技術,實現了千赫頻率“陶瓷諧振器”.該系列...
-

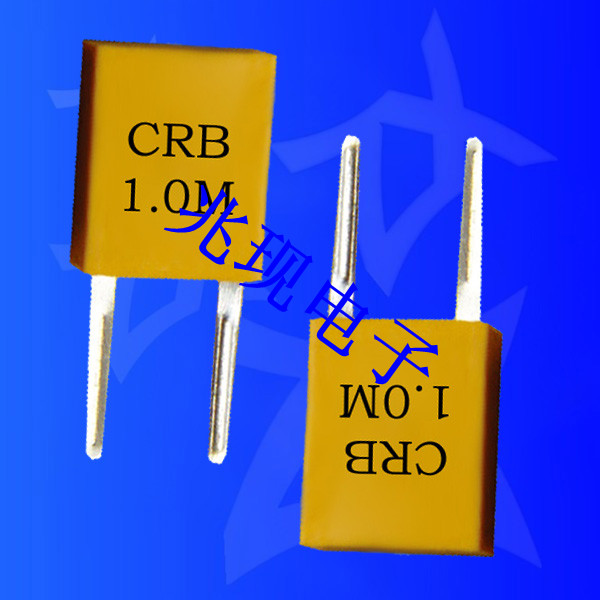

陶瓷諧振器,陶瓷晶振,CRB1.0M晶振
.jpg)
| 陶瓷晶振產品測試規格 | 1.0MHz±0.3% | ||
| 陶瓷諧振器：測試 MEASUREMENT | |||
| 1 |
測試條件 MEASUREMENT CONDITION |
參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。 The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。 |
|
| 2 |
電路和儀器測試 Measurement Circuit and Equipment |
振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試 The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency. |
|
|
3 |
測試電路 MEASUREMNT CIRCUIT |
 Clc2：101pfIC：1/6CD4069UBEX2 R：1MΩ X：Ceramic Resonator VDD：+5V |
|
| ITEM | SPECIFICATION | ||
| 振動頻率變化 Osculation Frequency change | △F/FO≤0.3%MAX | ||
| 諧振阻抗 Resonant Impedance | △Zr≤5Vro | ||
| 耐壓 WITHSANDING VOITANGE | 100VDC | ||
.jpg)
CRB1.0M陶振,陶瓷諧振器,陶瓷晶振,千赫茲壓電陶瓷諧振器片狀型產品,一般電子產品用標準頻率公差型,利用本公司獨創的封裝技術,實現了千赫頻率“陶瓷諧振器”.該系列產品可在很寬溫度范圍內和長期老化過程中保持穩定,非常適合用于微型遙控裝置和AV模塊中.以下是陶瓷諧振器產品特點: 該系列產品可采用回流焊接,并且可以選擇插件以及貼片模式使用自動貼片機器焊接安裝.產品無需做調整即可用于線路振蕩電路,微處理器時鐘發生器,ZTB 中頻諧振器系列（與村田晶振 CSB 系列相容）提供給工程師一個低頻段的諧振元器件,頻率范圍在 190kHz 至 1250kHz,頻率公差為 ±0.3％.由于 ZTB 陶瓷諧振器是應用面積振蕩的壓電陶瓷元器件,故尺寸會因頻率不同而不同.特殊的頻點及引腳亦可提供設計,成熟的產品被廣泛應用到家用電器遙控產品,DVD,電視機等系列產品.
.jpg)
|
陶瓷晶振型號 Part NO. |
中心頻率 Centre Frequency (KHz) |
頻率精度Frequency Accuracy |
溫度穩定性 Stability temperature (-20℃+80℃) (KHz) |
老化性（10年） Age(Ten Years) |
負載電容 Load Capacitance |
|
| C1(PF) | C2(PF) | |||||
| ZTB ***E | 82-134 | ±2.0KHz | ±0.3 | ±0.3 | 450 | 450 |
| CRB ***E |
